Die Gewächshaussteuerung 4

Eigenschaften

Die Gewächshaussteuerung 4 besteht aus

Die Gewächshaussteuerung 4 speichert alle sechs Messwerte viertelstündlich und bewahrt sie für die zurückliegenden fünf Wochen auf. Mit der PC-Software können sie ausgelesen und grafisch dargestellt werden. Gleichzeitig merkt sich die Steuerung alle Mini- und Max-Werte mit Uhrzeit und Datum. Sie können angezeigt und gelöscht werden. Ein Service-Fenster gibt die Zustände aller internen Timer wieder.

Die Gewächshaussteuerung 4 regelt die Klimabedingungen in zwei Temperaturzonen, Regelbereich von -30°C bis 69°C. Sie misst

  • die Lufttemperatur 1 und 2,
  • die relative Luftfeuchte 1 und 2,
  • die Helligkeit,
  • den Niederschlag,
  • die Windgeschwindigkeit.

Sie steuert 230 V Motoren:


Die Messwertanzeige:

T1 18,2°C  T2 22,0°C  Regen
Licht  39%   Feuchte 61%  A
Wind   6 km/h F1 F2 H1 H2
 16:53:14h   3.11.2006 Fr

Das Symbol A erscheint nur bei aktivem Alarm.
Das Symbol F1 bzw. F2 erscheint, wenn das Fenster durch Sturm geschlossen wurde.
Das Symbol H1 bzw. H2 erscheint, wenn die Heizung wegen Sturms im reduzierten Modus arbeitet.


Das Hauptmenü:

Hauptmenü beenden
Mini/Max-Werte
Fenster 1
Fenster 2
Schattierung 1
Schattierung 2
Energieschirm
Heizung 1
Heizung 2
Multifunktion 1
Multifunktion 2
Multifunktion 3
Multifunktion 4
Zeit/Datum einstellen
Systemwerte
Alarm

Die Mini/Max-Anzeige:

Die Mini/Max-Anzeige besteht aus fünf Fenstern:

  Temperatur 1
Max 28,3°C am 22.06. 15:04h
Min 14,7°C am 21.06.  6:14h
  löschen
  Temperatur 2
Max 28,3°C am 22.06. 15:04h
Min 14,7°C am 21.06.  6:14h
  löschen
  Feuchte
Max 67% am 22.06. um 19:04h
Min 54% am 21.06. um 16:14h
  löschen
  Licht
Max 78% am 22.06. um 15:04h
Min  0% am 21.06. um 23:14h
  löschen
  Wind
Max 14km/h am 22.06. 15:04h

  löschen


Die Fenstermotoren werden in Abhängigkeit der Temperatur 1 bzw. 2 in Intervallschritten gesteuert, Regelbereich von -30°C bis 69°C. Bei Sturm oder Regen können sie unabhängig voneinander sofort geschlossen werden. Jedes Fenster verfügt über ein eigenes Einstellmenü und eine getrennte Regelung, sodass zwei verschiedene Temperaturbereiche gesteuert werden können.

Das Fenstermenü:

Fenstermenü beenden
[ ] Manuell aus (auf/zu)
[x] Automatik
Motoraktivzeit  5s (1s bis 99s)
Motorpausenzeit 10min (0min bis 99min)
Schließen ab Wind 35km/h (1km/h bis 99km/h)
Warten nach Wind 12min (0min bis 99min)
[x] Schließen bei Regen
[x] Wind halbautomatisch
[x] Regen halbautomatisch
Zeitzone 1 (bis 10)
[x] Zeitzone aktiv
Temperatur öffnen 26°C (-30°C bis 69°C)
Temperatur schließen 22°C (-30°C bis 69°C)
von  8:30h (von  0:00h)
bis 18:15h (bis 24:00h)

Motoraktivzeit ist die Zeit, in der das Fenster bewegt wird. Motorpausenzeit ist die Zeit, in der die Steuerung auf einen Temperaturausgleich wartet. Das Fensterbewegungsintervall ist also die Summe aus Aktivzeit und Pausenzeit.
Sie können die Fenster auch im manuellen Modus bei Regen oder Sturm schließen lassen, z.B. bei Abwesenheit um Schäden zu vermeiden. Dazu dienen die halbautomatischen Optionen.


Die Schattierung wird in Abhängigkeit von der Helligkeit und wahlweise der Temperatur gesteuert, wobei die Verzögerungszeiten frei wählbar sind. Die Schattierung fährt also aus, wenn es zu hell und zu warm ist. So lassen sich im Winter z.B. die warmen Sonnenstrahlen zur Aufheizung nutzen. Die Temperatursteuerung lässt sich deaktivieren.
Bei Regen oder Sturm kann die Schattierung wahlweise im Automatikmodus oder manuellen Modus eingefahren werden.

Das Schattierungsmenü:

Schattierungsmenü beenden
[ ] Manuell stop (ausf/einf)
[x] Automatik
Lichtwartezeit  5min (0min bis 99min)
Schließen ab Wind 35km/h (1km/h bis 99km/h)
Warten nach Wind 12min (0min bis 99min)
[x] Schließen bei Regen
[x] Wind halbautomatisch
[x] Regen halbautomatisch
Zeitzone 1 (bis 10)
[x] Zeitzone aktiv
Licht größer 75% (0% bis 99%)
Temperatur größer 18°C (-29°C bis 69°C)
von  8:30h (von  0:00h)
bis 18:15h (bis 24:00h)

Licht und Temperatur sind UND verknüpft. Zur Abschaltung der Temperatursteuerung für die Schattierung geben Sie den Wert -30°C ein. Das Display zeigt in diesem Falle einen Strich -- an.


Der Energieschirm wird in Abhängigkeit von der Helligkeit und wahlweise der Temperatur gesteuert, wobei die Verzögerungszeiten frei wählbar sind. Der Energieschirm fährt also also aus, wenn es dunkel und kalt ist. So lässt sich im Winter das Gewächshaus vor Energieverlust schützen. Die Temperatursteuerung lässt sich deaktivieren.

Das Energieschirmmenü:

Energieschirmmenü beenden
[ ] Manuell stop (ausf/einf)
[x] Automatik
Lichtwartezeit  5min (0min bis 99min)
Zeitzone 1 (bis 10)
[x] Zeitzone aktiv
Licht kleiner  5% (0% bis 99%)
Temperatur kleiner 10°C (-29°C bis 69°C)
von 18:30h (von  0:00h)
bis 24:00h (bis 24:00h)

Licht und Temperatur sind UND verknüpft. Zur Abschaltung der Temperatursteuerung für den Energieschirm geben Sie den Wert -30°C ein. Das Display zeigt in diesem Falle einen Strich -- an.


Die Heizung 1/2 wird in Abhängigkeit von der Temperatur1/2 und wahlweise von der Windgeschwindigkeit gesteuert, Regelbereich von -30°C bis 69°C. Es lassen sich damit zwei Temperaturzonen realisieren. Die Heizung arbeit dabei in zwei Modi:

1. Normaler Modus:
Sie geben die untere Temperatur, ab der geheizt wird, und die obere Temperatur, bis der geheizt wird, an, z.B von 18°C bis 22°C.

2. Energiesparmodus
Bei starkem Wind können die Energieverluste zu hoch sein. Daher haben Sie die Möglichkeit, nur bis zu einer reduzierten Temperatur zu heizen, z.B. Reduzierung bis 14°C. Die Windgrenze legen Sie fest, die Unterscheidung zwischen den beiden Modi trifft die Steuerung.

Das Heizungsmenü:

Heizungsmenü beenden
[ ] Manuell an/aus
[x] Automatik
Reduzierung ab Wind 25km/h (1km/h bis 99km/h)
Intervall 10min (0min bis 99min)
Anzahl der Böen 30
Zeitzone 1 (bis 10)
[x] Zeitzone aktiv
Heizen von 16°C (-30°C bis 69°C)
Heizen bis 20°C (-30°C bis 69°C)
Minimaltemperatur  8°C (-30°C bis 69°C)
von  8:30h (von  0:00h)
bis 18:15h (bis 24:00h)

Zur Erkennung von Sturm werden die Windböen im angegebenen Intervall gezählt. Liegt die Zahl der Böen über der Voreinstellung, schaltet die Elektronik in den Energiesparmodus und heizt nur noch bis zu Minimaltemperatur. Liegt die Zahl darunter, wird im normalen Modus geheizt.


Die vier Multifunktionskanäle können in vielfältiger Weise benutzt werden. Sie bestimmen selbst, wofür der Kanal verwendet wird und auf welche Messwerte er reagiert. Das nachstehende Multifunktionsmenü zeigt die Verwendungsmöglichkeiten:

Menü verlassen
[ ] Manuell an/aus
[x] Automatik
Verzögerung 15s (0s bis 99s)
Zeitzone 1 bis 10
[x] Zeitzone aktiv
Temperatur 1 > 18°C (-29°C bis 69°C)
Temperatur 1 < --°C (-29°C bis 69°C)
Temperatur 2 > --°C (-29°C bis 69°C)
Temperatur 2 < --°C (-29°C bis 69°C)
Feuchte      > --% (1% bis 99%)
Feuchte      < 55% (1% bis 99%)
Licht        > 45% (1% bis 99%)
Licht        < --% (1% bis 99%)
Wind         > --km/h (1km/h bis 99km/h)
Wind         < --km/h (1km/h bis 99km/h)
[ ] bei Regen
[x] ohne Regen
Logik: UND/ODER
von  9:10h (von  0:00h)
bis 14:45h (bis 24:00h)

Im vorstehenden Menü würde der zugehörige Kanal genau dann aktiviert, wenn die Temperatur 1 größer als 18°C ist und die Feuchte unter 55% liegt und die Helligkeit mehr als 45% beträgt und es nicht regnet (bei Logik: UND). Mit ODER-Logik würde der Kanal aktiviert, wenn eine der vier Bedingung zutreffen würde.
Funktionen, die nicht berücksichtigt werden sollen, weisen einen Strich auf. Sind alle Funktionen deaktiviert, ist der Kanal zeitgesteuert, d.h. er ist in der unten genannten Zeit immer an. Regelbereich der Temperaturen von -29°C bis 69°C.

Damit haben Sie 262144 verschiedene Kombinationen zur Verfügung und können die Steuerung sehr sensibel Ihren Bedürfnissen anpassen.


Waldstr. 19a
69488 Birkenau
Tel. 06201 393185










Alle Geräte können auf Ihre Bedürfnisse angepasst werden.
Sprechen Sie mit uns!

Windrichtungsgeber


Klicken zum Vergrößern
Steuerung mit Tochtergehäuse

Klicken zum Vergrößern

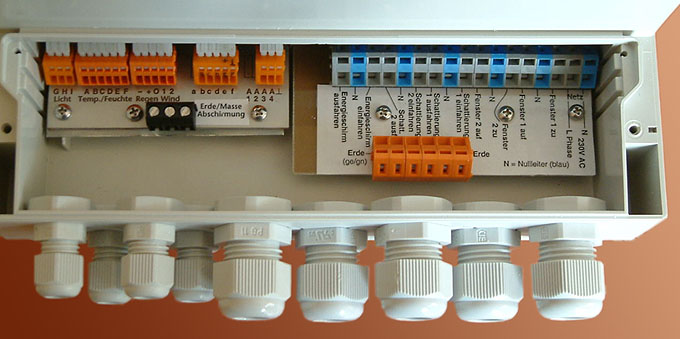

Anschlüsse im Muttergehäuse


Klicken zum Vergrößern

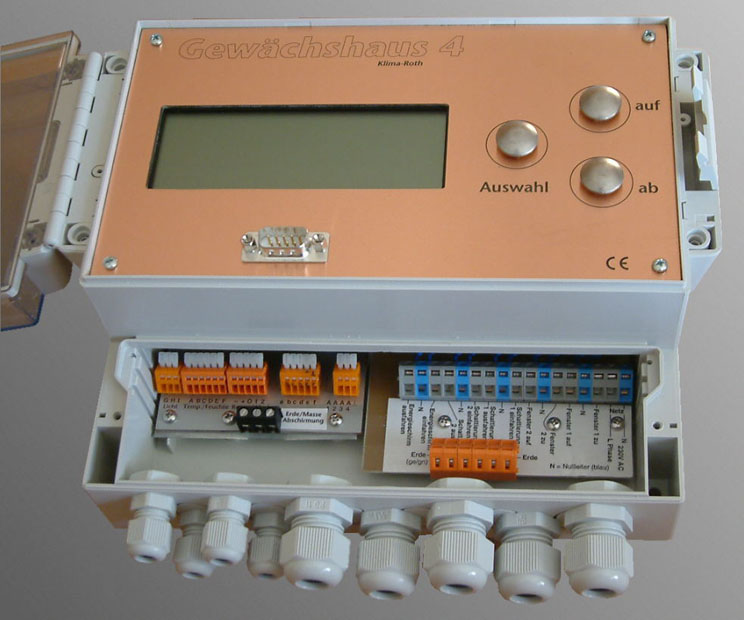

Muttergehäuse geöffnet


Klicken zum Vergrößern

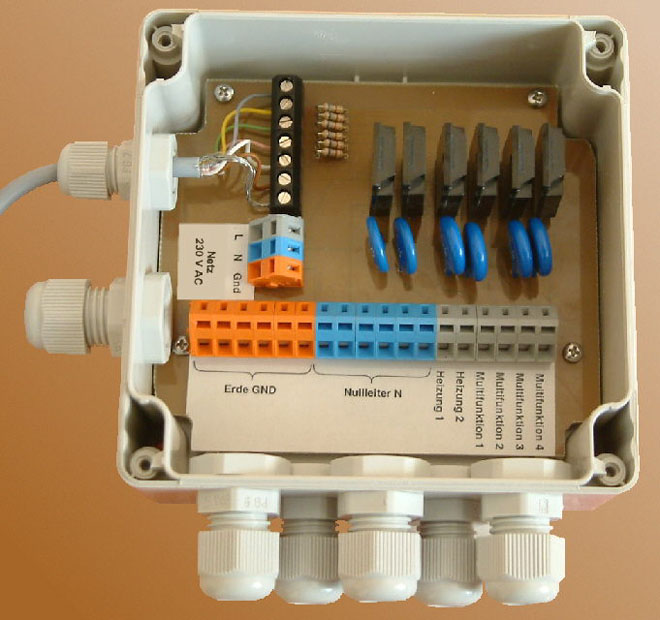

Anschlüsse im Tochtergehäuse
