| Fenstersteuerung 5, zur Regelung der Luftfeuchte |
||||||||||||||||||
| Eigenschaften
Die Fenstersteuerung 5 besteht aus
Die Fenstersteuerung verfügt über eine doppelt gepufferte Uhr mit Kalender und automatischer Sommerzeitumstellung. Die minimalen und maximalen Temperaturwerte werden von der Steuerung mit Uhrzeit und Datum gespeichert und können im Mini/Max-Menü abgerufen werden. Die Fenstersteuerung wird über drei Berührungssensoren gesteuert. Das Fenster kann manuell oder automatisch bedient werden. Dienachfolgenden Zeilen beschreiben die Progammierung und Funktionen der Steuerung. |
||||||||||||||||||
| Die Anzeige | ||||||||||||||||||
| Die Fenstersteuerung verfügt über ein 4 x 20 Zeichen alphanummerisches Display. Die Hauptanzeige besteht aus drei Fenstern, die Sie mit den Tasten auf und ab auswählen können.
Fenster 1: Ti und Ta sind die Innen– bzw. Außentemperatur, Fi und Fa die relativen Innen– bzw. Außenfeuchte. Hinter diesen Zeichen können gelegentlich Pfeile erscheinen, die die Tendenz der Messwerte anzeigen. Der Buchstabe R zeigt einen zurück liegenden Reset an. Er verschindet beim ersten Tastendruck. Bei störungsfreiem Betrieb sollte der Buchstabe R nicht auf dem Display erscheinen. Das Wort Regen erscheint nur bei Regen. Es erlischt 20 Sekunden nach Wegfall der Regenmeldung. Es kann auch bei nichtangeschlossenem Regenmelder erscheinen.. Fenster 2: zeigt die Zustände und Zähler der Fenster 1 und 2 an. Der Zähler vor dem Schrägstrich ist der Bewegungszähler. Dieser Zähler ist ein Abwärtszähler und beschränkt die Einschaltzeit in derselben Bewegungsrichtung. Nach Erreichen der 000 erfolgt keine Bewegung mehr. Der zweite Zähler nach dem Schrägstrich ist der Zähler für die Einschaltverzögerung, die Aktivzeit, die Pause und die Windwartezeit. Fenster 3: nennt die Versionsnummer der Software und zeigt die absoluten Luftfeuchten für innen (i:) und außen (a:) an. Die Letzte Zeile gibt die absoluten Feuchten für Fenster 1 (o1) bzw. für Fenster 2 (o2) an unter Berücksichtigung der eingestellten Offset-Werte. Im manuellen Modus, bei Wind, Regen, nicht festgelegter Zeitzone oder Unterschreitung des Frostschutzes werden die Offset-Werte nicht gebraucht, es werden dann zwei Striche angezeigt. |
||||||||||||||||||
| Die Menüs der Steuerung |
||||||||||||||||||
Das Hauptmenü wird mit der Taste Auswahl aufgerufen. Es nennt die zur Verfügung stehenden Untermenüs. Vor jeder Zeile erscheint ein Pfeilcursor, den Sie mit den Tasten auf und ab verschieben können. Die Taste Auswahl öffnet das Untermenü.
Die Steuerung zeichnet die Maximal- und Minimaltemperaturen und -Feuchten mit Uhrzeit und Datum auf. In diesem Menü können Sie diese Werte einsehen und löschen. Das Menü verlassen Sie, indem Sie den Cursor auf die oberste Zeile setzen und die Taste auf drücken.
Im Fenstermenü machen Sie die Einstellungen für die Fensterregelung. Hier können Sie die Fenster auch manuell bedienen.
Aktivzeit. Zeit, in der der Motor aktiv ist, d.h. in der er öffnet oder schließt. Achten Sie bitte darauf, dass hier nicht der Wert 0 s steht, in diesem Fall würde sich das Fenster nie bewegen. Diese Zeit stellen Sie nach Ihren Gegebenheiten vor Ort ein. Pause. Ruhezeit des Motors zwischen zwei Aktivphasen. Diese Zeit dient zum Temperaturausgleich. Ist die Motorpause gleich 0 Minuten, erfolgt eine permanente Aktivierung des Fenstermotors. zu ab Wind. Wird die eingestellte Windgeschwindigkeit überschritten, schließt das Fenster sofort unabhängig von der Temperatur und der Luftfeuchte. Wenn Sie keine Windsteuerung wünschen, stellen Sie die Windgrenze auf 0 km/h, die Deaktivierung wird durch zwei Striche (—) gekennzeichnet. Windwartezeit. Nach der Überschreitung der Windgrenze bleibt das Fenster für die eingestellte Wartezeit geschlossen. Erst nach Ablauf dieser Zeit wird die Automatik wieder aktiv und öffnet das Fenster, falls nicht die Windgrenze erneut überschritten wurde. Diese Wind-Schließ-Phase können Sie in den Zähler-Fenstern der Hauptanzeige verfolgen. Wenn also die Fenster nicht das tun, was sie sollen und immer geschlossen bleiben, achten Sie auf diese Zählerstände. Sie können die Windwartezeit durch Wechseln in den manuellen Modus löschen. zu bei Regen. Soll das Fenster bei Regen schließen, versehen Sie diese Zeile mit einem Kreuz. Das Fenster bleibt dann so lange geschlossen, wie der Sensor Regen meldet. Frostschutz. Wird diese Innentemperatur unterschritten, schließt das Fenster. Damit lassen sich Frostschäden im Innern vermeiden. Zum Abschalten dieser Funktion geben Sie –30°C ein. Die vorstehend gemachten Einstellungen sind globale Fenstervariablen und sind für alle folgenden Zeitzonen gültig. Zeitzone Die Fenstersteuerung versorgt die Fensterregelung mit zehn Zeitzonen (1 bis 10). Die nachfolgenden fünf Zeilen des Menüs beziehen sich auf die jeweils gewählte Zeitzone. Die Ausstattung mit zehn Zeitzonen macht die Steuerung sehr flexibel und anpassungsfähig. Zone aktiv. Die Einstellungen der nachfolgenden Zeilen werden durch die Automatik nur berücksichtigt, wenn diese Zeile angekreuzt ist. Sie haben damit die Möglichkeit, für unterschiedliche Tages/Jahreszeiten Einstellungen vorzunehmen und sie bei Bedarf zu aktivieren. Überschneiden sich die Angaben in zwei Zeitzonen, so wird jeweils die Zeitzone mit der niedrigsten Nummer berücksichtigt. T(Fa) Offset. Offsetwert in Kelvin, den die Steuerung zur Berechnung der absoluten Außenfeuchte benutzt. Der Wertebereich ist –9 bis +9. Die Steuerung addiert diesen Wert zur Außentemperatur, bevor sie die Berechnung der absoluten Luftfeuchte zur Steuerung der Fenster vornimmt. Das Ergebnis wird im Hauptfenster 3 hinter o1 bzw. o2 angezeigt. Beispiel Beträgt die Außentemperatur 17°C und die relative Luftfeuchte 42%, dann ist die absolute Außenfeuchte 5,9 g/m³. Mit dem Offset-Wert +2 errechnet die Steuerung den Wert 6,6 g/m³ (o1). Diesen Wert nimmt sie als Vergleich zur absoluten Innenfeuchte (i:). Nur wenn die absolute Innenfeuchte über 6,6 g/m³ liegt - also etwas höher als die tatsächliche Außenfeuchte -, öffnet das Fenster. Oder anders ausgedrückt: die Außenfeuchte muss zum Öffnen deutlich niedriger sein als die Innenfeuchte. Der Wert 0 schaltet die Offset-Berechnung ab. von .. bis .. Zeitraum für die Gültigkeit der Öffnungs- und Schließtemperatur. Machen Sie bitte für alle 24 Stunden des Tages eine Temperaturangabe. Für nicht programmierte Zeiten nimmt die Fenstersteuerung keine Regelung vor, d.h. das Fenster verbleibt in der aktuellen Stellung. Beispiel: Sie wollen mit einer Einstellung den ganzen Tag regeln. Dann wählen Sie als Startzeit 0:00h und als Endzeit 24:00h. Die Regelung erfolgt nun von 0 Uhr bis 24 Uhr. Beispiel: Sie wollen eine Regelung über Nacht von 21:00h bis 6:00h morgens. Dann geben Sie als Zeiten an von 21:00h bis 6:00h. Alle vorgenommenen Einstellungen bleiben bei einem Stromausfall erhalten.
Die Fenstersteuerung verfügt über einen Alarmausgang. dieser kann durch die nachfolgenden Bedingungen aktiviert werden.
Die Alarmdauer ist die Zeitspanne für die Aktivierung des Alarms. Ist der Wert hier 0 s, ist der Alarm abgestellt. Sie können jede Bedingung einzeln aktivieren. Im Falle eines Alarms wird der Alarmkontakt jede halbe Stunde für die Zeit der Alarmdauer aktiviert. Ein externes GSM-Alarmsystem kann Sie per Funk über den Alarmfall informieren.
In diesem Menü stellen Sie die Uhrzeit und das Datum der Steuerung ein. Die Uhr hat eine Gangreserve von vier Monaten. Sie stellt sich automatisch auf die Sommerzeit um (abschaltbar). Die Steuerung verwendet keine Akkus oder Batterien für die Gangreserve.
In diesem Menü können Sie zur Laufzeit Systemwerte ändern, z.B. Justierungswerte für den Temperatursensor. Sie sollten aber nur nach Rücksprache mit dem Hersteller in diesem Menü Änderungen vornehmen, da Fehleingaben zum Ausfall der Steuerung führen können.
Hier haben Sie Zugriff auf alle internen Variablen, die zur Funktion der Steuerung benötigt werden. Fehleingaben können sehr leicht zum Totalausfall führen. Der Sinn des Menüs ist es, nach Rücksprache mit dem Hersteller gezielt Feinjustierungen während der Laufzeit vorzunehmen. Die Bedeutung ausgewählter Flash-Adressen: Adresse Funktion Auslieferungswert
Resetzähler, Adresse 04h Eine weitere Überwachungsfunktion ist die Brown Out Detection. Ein Black Out ist ein Stromausfall (dagegen ist der Prozessor machtlos), ein Brown Out ist ein Spannungsabfall, der dazu führen kann, dass der Prozessor auf falsche Speicherwerte zugreift und dabei ein Fehlverhalten zeigt. Auch der Brown Out wird intern überwacht und erzeugt einen Reset. Bei jedem Reset erhöht sich der Inhalt des Resetzählers um 1. Bei störungsfreiem Betrieb sollte sich also der Inhalt des Resetzählers nicht ändern. Bei jedem Reset bleiben die eingestellten Werte erhalten, lediglich die Mini/Max-Werte werden bei einem POR (Power On Reset) überschrieben. Displaybeleuchtung, Adresse 05h
Sommerzeit, Adresse 06h 0 = die Uhr stellt sich automatisch auf Sommer/Winterzeit um. Anpassung der Signaldauer der Sensoren, Adresse 07h Der Wert an der Adresse 07h erlaubt Ihnen die Anpassung der Temperatur/Feuchtesensoren an längere Leitungen. Sollte es sich der Verwendung langer Sensorleitungen zeigen, dass die Messwerte nicht stimmen, müssen Sie deren Einlesezeit an der Adresse 07h vergrößern. Auslieferungswert ist 0Ah. Zeitvorgaben für die Fensterbewegung, Adresse 08h und 09h Damit die Steuerung das Fenster nicht ewig ansteuert, wenn es schon längst geschlossen oder geöffnet ist, verwendet sie eine maximale Öffnungs– und Schließzeit. Die Voreinstellung beträgt 60s = Wert 3Ch. Der Wert 00h schaltet die Zeitberücksichtigung ab. Der Wert ist die Zeit in Sekunden in hexadezimaler Form: Umrechnungsbeispiele:
Tendenz-Periode, Adresse 0Bh Die Steuerung kann die Tendenz der Temperatur– und Feuchteänderung feststellen und als kleine Pfeile hinter den Temperatur– und Feuchtesymbolen im Hauptfenster 1 anzeigen. Dieses erfolgt innerhalb einer Zeit, die als Minutenangabe an dieser Adresse steht. Der Wert 00h schaltet die Tendenzermittlung ab. Voreingestellt ist der Wert 01h, d.h. die Steuerung misst die Temperaturtendenz innerhalb einer Minute. Der Wert 0Ah würde eine 10-minütige Periode wählen (vgl. vorstehende Umrechnungsbeispiele). Wählen Sie kleine Werte für kurzfristige Temperaturänderungen und große Werte für langfristige Beobachtungen. Maximum/Minimum Reset, Adressen 0Ch bis 13h Wenn an diesen Adressen gültige Stundenangaben (00h bis 23h) vorliegen, nimmt die Steuerung zu diesen Zeiten einen Maximum bzw. Minimum Reset vor, d.h. es erfolgt eine tägliche Aktualisierung. Falls nicht, wird das globale Maximum oder Minimum aufgezeichnet und Sie müssen die Werte bei Bedarf per Hand löschen. Zum Abschalten der Automatik geben Sie eine ungültige Stunde z.B. 25h oder 0Ah ein. Alarmpegel, Adresse 14h 0 = Low-Pegel, der Alarmausgang wechselt von 5 V auf 0 V. Sensoralarm, Adresse 1Ah 0 = kein Alarm bei Sensorfehler. Alle Einstellungen bleiben nach einen Stromausfall erhalten. |
||||||||||||||||||

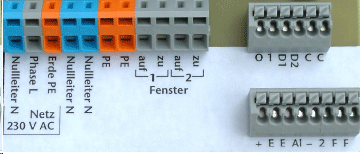

| Ausgänge | ||||||||||||||||||
 Die Schaltstufen für die Fenstermotoren bestehen aus gegenseitig verrigelnden mechanischen Relais. Diese liefern einen Strom von maximal 4 A, sie schalten also ca. 900 W bei 230 V AC. Wenn eine höherer Leistung erforderlich ist oder Drehstrommotoren verwendet werden, empfehlen wir die Verwendung von externen Wendeschützen. |
||||||||||||||||||
